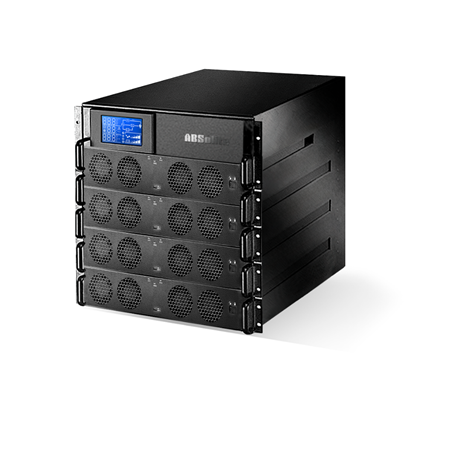

ABSolite MODA-R 80
ИБП ABSolite — современные системы бесперебойного питания промышленного и коммерческого назначения, обеспечивающие стабильную работу оборудования при любых сбоях электросети и предназначенные для защиты критически важных нагрузок.
Краткое описание
• Онлайн-топология двойного преобразования (ONLINE) с нулевым временем переключения (0 мс)
• Высокий коэффициент мощности на выходе PF до 1.0 для эффективного использования мощности
• Высокий входной коэффициент мощности (≥ 0.99) и минимальные гармонические искажения
• Высокий КПД — до 95–96% в режиме двойного преобразования
• Чистая синусоидальная форма выходного напряжения для питания чувствительной техники
• Широкий диапазон входного напряжения — стабильная работа при нестабильной сети
• Поддержка параллельной работы и наращивания мощности для масштабируемых решений
• Гибкая конфигурация батарейных кабинетов и возможность увеличения времени автономии
• Интеллектуальная система управления зарядом аккумуляторов для продления срока службы
• Продвинутая система охлаждения с автоматическим управлением вентиляторами
• Поддержка интерфейсов связи: SNMP / RS232 / USB / RS485 / Modbus
• Возможность интеграции в системы мониторинга и диспетчеризации (АСУ ТП, ЦОД и др.)
• Информативный ЖК-дисплей с отображением параметров работы и состояния системы
• Универсальное исполнение (Tower / Rack / модульные решения — в зависимости от серии)
• Высокая надёжность и комплексная защита от перегрузок, короткого замыкания, перегрева и скачков напряжения
| Модель | MODA-R 80 |
| Номинальная мощность | до 80 кВА |
| Мощность силового модуля | 10, 20 кВА |
| Максимальное количество модулей в ИБП | 4 |
| Вход | |
| Метод подключения | 3Ф+N+PE |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | 305-477 В AC (линейное) при полной нагрузке; 228–477 В AC (линейное) при снижении нагрузки до 80% |
| Допустимый диапазон частоты | 40-70 Гц |
| Коэффициент мощности | >0.99 |
| Коэффициент несинусоидальности тока (THDi) | <3% (линейная нагрузка); <5% (нелинейная нагрузка) |
| Байпас | |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | по умолчанию: -20% - +15%; настраивается: +10%, +15%, +20%, +25%; -10%, -15%, -20%, -30%, -40% |
| Допустимый диапазон частоты | настраивается ±1 Гц, ±3 Гц, ±5 Гц |
| Перегрузочная способность | 110% длительно; >150% - 200 мс |
| Батарея | |
| Напряжение шины постоянного тока | ±192 В DC (360–528 В DC) |
| Количество 12 В блоков АКБ | по умолчанию 32 шт., выбирается 30 - 44 шт. |
| Ток заряда | 2,4А (44 батареи) - 3,5А (30 батарей) на каждые 10 кВт установленной мощности |
| Выход | |
| Номинальное напряжение | 380/400/415 В AC (линейное) |
| Номинальная частота | 50/60 Гц |
| Коэффициент мощности | 1 |
| Стабилизация напряжения | ±1.0% симметричная нагрузка; ±5.0% несимметричная нагрузка |
| Стабилизация частоты | 50/60 Гц ±0.01% |
| Коэффициент несинусоидальности напряжения (THDu) | <2% (полная линейная нагрузка), <4% (нелинейная нагрузка) |
| Угол сдвига фаз | 120°±1° |
| Крест-фактор | 3:1 |
| Перегрузочная способность | <105% - длительно; <110% - 60мин; 110 - 125% - 10мин; >125 - 150% - 1мин; >150% - 200 мс |
| Общие данные | |
| КПД | 96% в режиме двойного преобразования, 99% в режиме ECO |
| Экран | 5" ЖК-экран + СД-индикация |
| Исполнение по IP | IP20 |
| Коммуникационные порты | RS232/RS485/Modbus/SNMP (опционально)/сухие контакты (опционально) |
| Рабочая температура и влажность | 0 – 40 С; 0-95% без конденсата |
| Уровень шума | <60 дБ 1 м |
| Высота | <1000 м без дерейтинга, >1000 м - дерейтинг 1% на каждые 100 м |
| Габаритные размеры | |
| Шкаф ИБП (ШхГхВ) | 483х800х531(12U) |
| Силовой модуль 10-25 кВА (ШхГхВ) | 440х690х86(2U) |
| Вес | |
| Шкаф ИБП (без силовых модулей) | 47,5 |
| Силовой модуль | 10 кВА - 20 кг, 20 кВА – 24 кг, 25 кВА - 25 кг |
- Артикул:
- ABSolite-MODA-R-80
