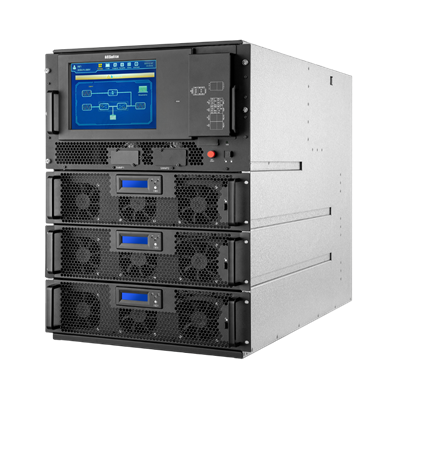

ABSolite MODA-R-150
ИБП ABSolite — современные системы бесперебойного питания промышленного и коммерческого назначения, обеспечивающие стабильную работу оборудования при любых сбоях электросети и предназначенные для защиты критически важных нагрузок.
Краткое описание
• Онлайн-топология двойного преобразования (ONLINE) с нулевым временем переключения (0 мс)
• Высокий коэффициент мощности на выходе PF до 1.0 для эффективного использования мощности
• Высокий входной коэффициент мощности (≥ 0.99) и минимальные гармонические искажения
• Высокий КПД — до 95–96% в режиме двойного преобразования
• Чистая синусоидальная форма выходного напряжения для питания чувствительной техники
• Широкий диапазон входного напряжения — стабильная работа при нестабильной сети
• Поддержка параллельной работы и наращивания мощности для масштабируемых решений
• Гибкая конфигурация батарейных кабинетов и возможность увеличения времени автономии
• Интеллектуальная система управления зарядом аккумуляторов для продления срока службы
• Продвинутая система охлаждения с автоматическим управлением вентиляторами
• Поддержка интерфейсов связи: SNMP / RS232 / USB / RS485 / Modbus
• Возможность интеграции в системы мониторинга и диспетчеризации (АСУ ТП, ЦОД и др.)
• Информативный ЖК-дисплей с отображением параметров работы и состояния системы
• Универсальное исполнение (Tower / Rack / модульные решения — в зависимости от серии)
• Высокая надёжность и комплексная защита от перегрузок, короткого замыкания, перегрева и скачков напряжения
| Модель | MODA-R 150 |
| Номинальная мощность | до 150кВА/150кВт |
| Мощность силового модуля | 50 кВА |
| Максимальное количество модулей в ИБП | 3 |
| Вход | |
| Метод подключения | 3 Ф+N+PE |
| Номинальное напряжение | 380/400/415 В АС (линейное) |
| Номинальная частота | 50/60 Гц |
| Допустимый диапазон напряжений | 304~478 В АС (линейное) при полной нагрузке |
| Допустимый диапазон частоты | 40-70 Гц |
| Коэффициент мощности | >0.99 |
| Коэффициент несинусоидальности тока (THDi) | <3% (линейная нагрузка); <5% (нелинейная нагрузка) |
| Байпас | |
| Номинальное напряжение | 380/400/415 В АС (линейное) |
| Допустимый диапазон напряжений | Настраивается: +10%, +15%, +20%, +25%; -10%, -15%, -20%, -30%, -40%; по умолчанию +15% .-20% |
| Допустимый диапазон частоты | Настраивается: ±0,5 Гц … ±5 Гц; по умолчанию ±3 Гц |
| Батарея | |
| Напряжение | ±192 В DC (±180....±264 В DC) |
| Количество 12 В блоков АКБ | 32 шт. (30-44 шт., настраивается) |
| Ток заряда | 2,4А (4 батареи) - 3,5А (30 батарей) на каждые 10 кВт установленной мощности ИБП |
| Выход | |
| Номинальное напряжение | 380/400/415 В DC (линейное) |
| Номинальная частота | 50/60 Гц |
| Коэффициент мощности | 1 |
| Стабилизация напряжения | ≤±1,0% симметричная нагрузка; ≤±5,0% несимметричная нагрузка |
| Стабилизация частоты | 50/60 Гц ±0.01% |
| Коэффициент несинусоидальности напряжения (THDu) |
≤2% (линейная нагрузка), ≤4% (нелинейная нагрузка) |
| Угол сдвига фаз | 120°±1° |
| Крест-фактор | 3:1 |
| Перегрузочная способность | ≤105% - длительно; ≤110% - 60 мин; 110%....125% - 10мин; 125% … 150% - 1 мин; >150% - немедленный переход на байпас |
| Общие данные | |
| КПД | 96% в режиме двойного преобразования |
| Экран | 10-дюймовый цветной сенсорный экран + СИД индикация |
| Исполнение по IP | IP20 |
| Повод кабелей | Сзади |
| Коммуникационные порты | RS232/RS485/SNMP плата (опция)/сухие контакты (опция) |
| Соответствие стандартам | IEC62040-1-1, IEC62040-2, IEC62040-3 |
| Рабочая температура и влажность | 0 - 40°C; 0 - 95% без образования конденсата |
| Уровень шума | <60 дБА на 1 м |
| Высота над уровнем моря | <1000 м без дерейтинга; >1000 м – дерейтинг 1% на каждые 100 м |
| Габаритные размеры | |
| Шкаф ИБП (ШхГхВ) | 483×850×711 мм (16U) |
| Силовой модуль (Ш×Г×В) | 440×720×130 мм (3U) |
| Вес | |
| Шкаф ИБП (без силовых модулей) | 66 кг |
| Силовой модуль | 40 кВА – 44 кг, 50 кВА – 45 кг, 60кВА – 46 кг |
- Артикул:
- ABSolite-MODA-R-150-1
